パワーマックへの道（笑）

　「このマシンにPowerPCが載れば...」

　そう考える箱型マックユーザーは少なくないようです。
そんな人に、（あくまで参考程度ですけど）私の改造記がお役に立てばということで書いてみました。

◎ 用意するもの

• MacIICi 又は IICx
  　基本的にマザーボード以外は全て必要です。（私はCiをベースにしました）

• PM7100のマザーボード
  　66でも80でも手に入ったもので結構です。

• PMが動くMacOS
  　システム7.5以降ならまず大丈夫でしょう。


• Nubusビデオカード
• PM(6100/7100/8100)用AVカード or ビデオカード
• PM用ビデオ変換コネクタ

　のいづれかが必要になります。

• 各種工具
  　レザーソー・ドリル・リーマ等、プラ加工に必要なもの。
  　もしかしたらハンダゴテも？

◎ つくりかた

1. まずは焦らず、今の状態でシステムを入れ替えましょう。
   （今使ってるマシンを入れ替える場合）

   「すべてのMac用システム」にしておいた方がいいようです（私は特に意識してませんでしたが...(^^;)。7.0以前のシステムの人は必須作業。


2. おもむろにマシンをばらす。

   真ん中辺りでディスクユニットを固定してあるネジを外して、電源ユニット→ディスクユニット（＆ケーブル類）→スピーカー→リセットスイッチ→マザーボードの順に外します。
   （図解はなしです。申し訳ない(^^;）


3. いよいよケースを加工する。

   まず最初に「覚悟完了！」と叫んで覚悟を決めて下さい（笑）。失敗すると元には戻らないので、それくらいの気合いが必要かと。


   それでは具体的な内容に行きましょう。


4. マザー固定用爪の切り飛ばし

   PMのマザーの方が数が少ないので、現物合わせでケース側の爪を切り飛ばして下さい。あと、リアパネル側にマザーのはまる溝があるのですが、ここも深くはまるよう削り込んでおく必要があります。


5. リアパネルの加工

   この改造最大の山場です。
   シールドが邪魔なので、最初にむしり取りましょう。あとは下図を参考に現物合わせでゴリゴリ穴開けに励んで下さい。

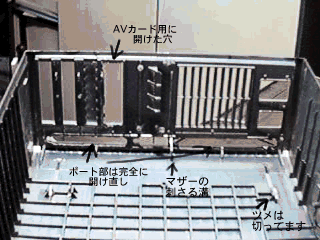

   リア部分加工例(^^;


6. 再び組み立て

   きっちりマザーが入るようになったら、2.と逆の順で組み立てます。
   うまく入らなかったら、4.、5.を再確認。
   これで9割方完成です。

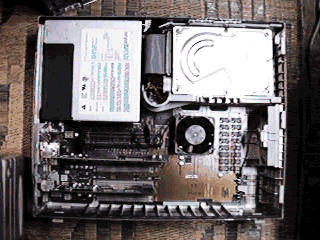

   出来上がり図
   熱暴走防止のため、CPUのヒートシンクにとりあえずファンをくくり付けてあります

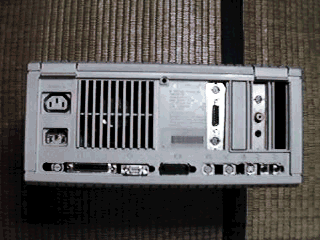

   リアから
   ポート部の穴開けがちょっと汚いですね（もっとがんばりましょう(^^;）


7. AVカードを付けた人は...

   　蓋の方も切り欠きが必要になります。横のNuBus部分を参考にしつつ削っておきましょう。



　これであなたもPowerMacユーザーです。おめでと〜(^o^
